塑封贴片型热释电红外传感器
输出方法：数字信号输出
窗口尺寸：4*4mm
感应距离：6M（透镜SB-SF-01 ） 差别距离详见透镜选型
感应角度：110°（水平偏向）
事情电压：2.2-5.5V
静态功耗：＜15uA
推荐配套IC：定制化单片机
S22-P330Y是Stake官网行业首发第三代MINI SMD塑封贴片传感器。。。 。。微型化的设计 ，， ，，，，更适于客户超薄终端产品的外观设计；；；；；；贴片式结构 ，， ，，，，更利便于客户SMT贴装 ，， ，，，，焊点缺陷率低 ，， ，，，，有用降低本钱；；；；；；智能化水平高 ，， ，，，，知足客户种种应用计划需求；；；；；；低电压、微功耗 ，， ，，，，延伸终端产品使用寿命；；；；；；塑封壳体封装 ，， ，，，，高密封性能 ，， ，，，，提高产品可靠性能。。。 。。
微型化 ，， ，，，，适合超薄终端产品外观设计
SMD回流焊贴装工艺
16位数字信号输出
单线串行数据
低电压、微功耗
参量 符号 最小值 最大值 单位 事情温度 TST -20 70 ℃ 视野角度 θ X=110° Y=90° ° 存储温度 TST -30 80 ℃ 探测波长 λ 5 14 μm

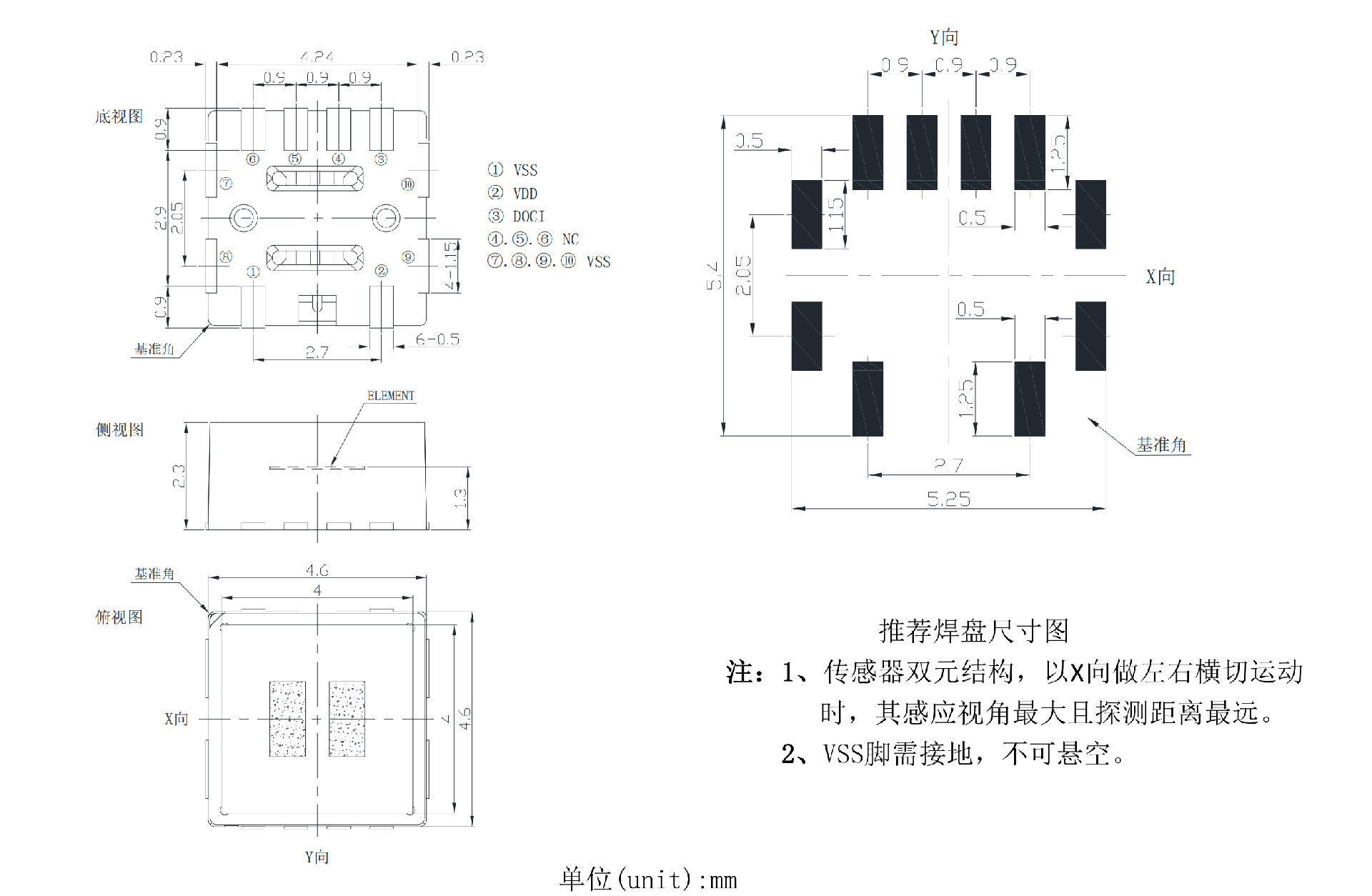

产品及推荐的焊盘尺寸图
注重事项
传感器的出厂参数,均在标准黑体及稳固测试情形下经由数分钟稳固时间后测试取得。。。 。。
传感器需团结菲涅尔透镜使用抵达理想的感应角度及感应距离。。。 。。
传感器的感应距离与情形温湿度、收罗目的的温度和移动偏向、菲涅尔透镜、放大倍数设置均有直接关系,使用时请综合思量。。。 。。
传感器内部敏感元件较为薄脆,使用时请轻拿轻放,高频震惊或跌落撞击可能导致敏感元件爆发断裂。。。 。。
传感器窗口为硅基半导体特殊质料真空镀膜滤光镜片,使用时请勿用手或硬物直接接触。。。 。。
